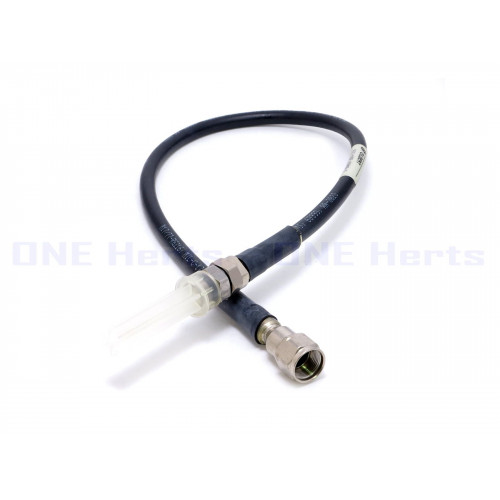

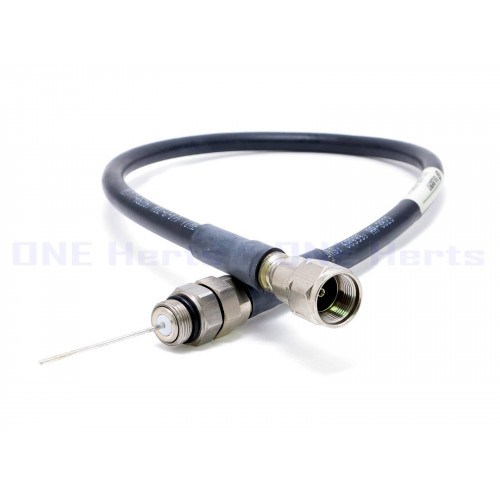

產品名稱：M17-77 RG216同軸電纜(MIL -C-17)

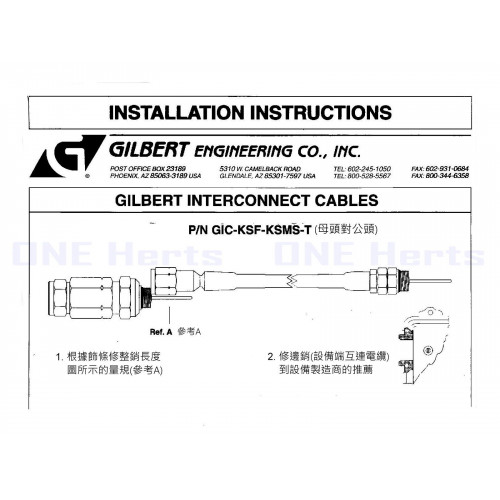

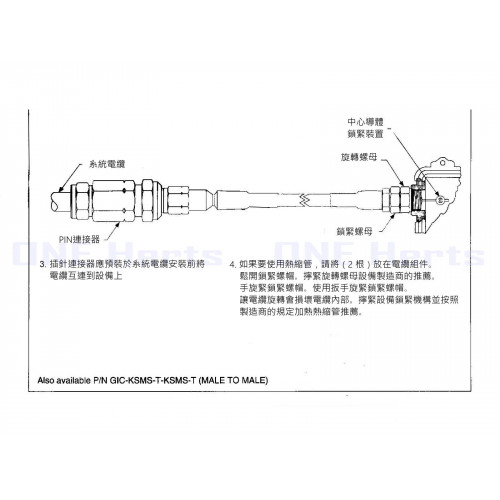

產品型號：GIC-KSF-KSMS-T
產品尺寸：線長：80cm含接頭(±1cm)、67cm不含接頭(±1cm)

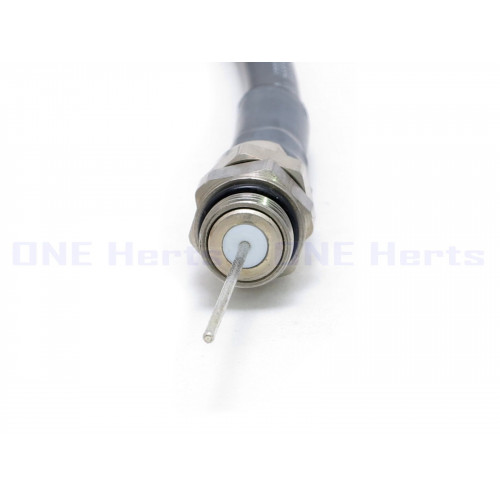

KSMS公頭針長：26mm(±1mm)、KSF母頭內徑：7.5mm(±1mm)
數量：1條
產品說明：
M17/77-RG216由7/.04鍍錫銅導體、聚乙烯 (PE) 電介質、聚氯乙烯(PVC)護套和2個34 AWG實心裸銅編織屏蔽總屏蔽（覆蓋率為 97%）組成。電纜額定工作電壓為5000伏，溫度範圍為-30°~ 70°。M17/77-RG216的M17測試頻率為3 GHz（未掃頻），用於高頻訊號傳輸。符合美國標準MiL C17。
Mil-C-17電纜是一系列同軸和雙軸電纜，根據軍用規範製造，適用於柔性和剛性射頻電纜，供國防部隊使用。這些電纜的一個特殊之處是遵循嚴格的品質保證流程，以確保電纜符合其規格。
線構造：
|
內導體 |
鍍錫銅 |
7 x 0.40 毫米 |
|
介電常數 |
低密度聚乙烯 |
φ7.25±0.18毫米 |
|
外導體（屏蔽1） |
純銅 |
216 x 0.16 毫米 |
|
屏蔽覆蓋 |
97％ |
|
|
外導體（屏蔽2） |
純銅 |
192 x 0.16 毫米 |
|
屏蔽覆蓋 |
96％ |
|
|
外護套 |
PVC 或 LSZH |
φ10.8±0.18毫米 |
電氣和機械特性：
|
傳播速度 |
66% |
絕緣電阻 |
>2000MΩ.km |
|
篩檢效果 |
>70 dB |
測試/工作電壓（最大） |
5.0kV/3.5 kV |
|
阻抗 |
75±5Ω |
銅重量 |
97.3 kg/ km |
|
外導體電阻 |
3.3 Ω/ km |
電纜重量（約） |
187.0 kg/ km |
|
內導體電阻 |
20.5 Ω/ km |
工作溫度範圍 |
-30 °C ~+70 °C |
|
標稱電容 |
67 (pm) /m |
GIC-KSF-KSMS-T M17-77 RG216同軸電纜(MIL -C-17) KSF-KSMS射頻跳線 RG216射頻同軸電纜線 M17/77-RG216同軸電纜 GILBERT同軸電纜
- 型 號: GIC-KSF-KSMS-T
- 庫存狀況: 尚有庫存
-
NT450
